水力控制阀--100X型遥控浮球阀结构特点及安装说明

100X遥控浮球阀前应设置过滤器,遥控浮球阀应设置在水池或水箱的进水管道上,宜水平安装,遥控浮球阀紧贴水池或水箱壁安装。

产品介绍:摇控浮球阀是一种液位自动控制阀门,利用控制回路中浮球阀的开启和磁闭来控制主阀的开启和关闭,从而达到设定液位控制的阀门。100X隔 膜式遥控浮球阀是东格阀门开发生产的一种兼具多种功能的控制水池液位的水力控制阀。100X隔膜式遥控浮球阀主要安装于水池或高架水塔的进水口处,当水位 达到设定的高度时,主阀由浮球导阀控制关闭进水口停止供水;当水位下降后,主阀由浮球开关控制打开进水口向水池注水,实现自动补水。

当生活、生产、消防给水系统的水池(箱)其进水管公称直径大于或等于50mm时宜设置遥控浮球阀。遥控浮球的公称通径应与管路公称直径相同。

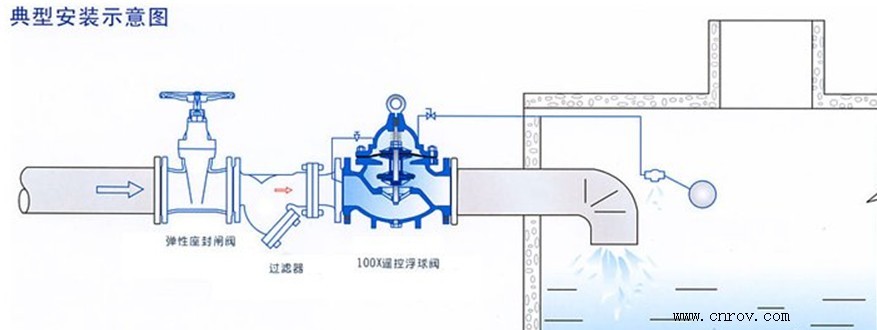

组成原理:100X遥控浮球阀组应由以下组件组成 ( 沿水流方向 ) A 、控制阀 (球阀); B、过滤器; C、遥控浮球阀。
注:A、如介质较为洁净时,可用主阀导管系统内微型过滤器代替管道过滤器。
B、安装现场,应有拆卸过滤器的空间。

型号:100X型浮球阀
口径:DN20~DN600
压力:PN10~PN25
材质:碳钢
温度:0℃~80℃
应用:城建、化工、冶金、石油、制药、食品、饮料、环保
介质: 水


结构特点:100X隔膜式遥控浮球阀性能可靠、强度高、动作灵敏灵活,液位控制精确,不受水压干扰,可随水池的高度及使用空间任意位置安装,维护、调试、检查方便、密封可靠,使用寿命长。

标准规范:设计制造标准:
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

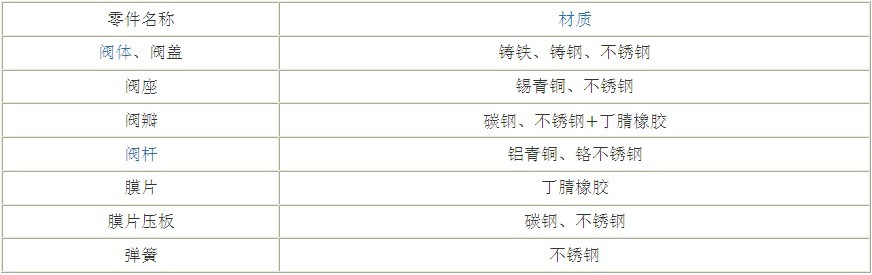

零件材料与工况:

遥控浮球阀的安装要求

遥控浮球阀前应设置过滤器,过滤器应符合下列规定:
A、滤网材料应有足够强度和刚度,宜采用不锈钢和铜制作;滤网孔口水流总面积应为管道截面积的1.5~2倍,孔数应为20~60目。
B、应便于清污。

遥控浮球阀应设置在水池或水箱的进水管道上,宜水平安装,阀盖朝上。其控制导管与浮球设置庆符合以下要求:

遥控浮球阀控制导管应充分固定在水池或水箱上,控制导管总长度宜下超过8cm,浮球中心应距进水口1cm以外或进水管应采取消波装置。

同一水池或水箱内高出溢流水位以上部位应有防止回流污染破坏虹吸现象的通气孔,孔径10mm。

遥控浮球阀出水管在水池或水箱内宜采用淹没出流方式,以减上水流噪声,管口应低于最低水位,但距水池或水箱的应不小于 50mm 。

遥控浮球阀紧贴水池或水箱壁安装。

遥控浮球阀出水管为金属管或复合管时,在水池或水箱内管外壁应采取防腐蚀措施。
