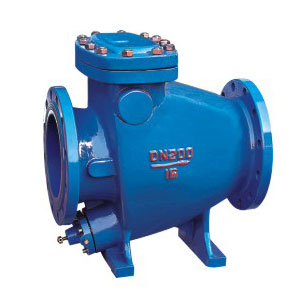

HH(44TX)微阻缓闭止回阀

  • 浏览次数 1634
  • 添加日期 2012-12-22

产品说明

一、缓闭止回阀产品概述

  缓闭止回阀用于给排水管道,安装在水泵出口处用来防止介质逆流和消除破坏性水锤,并且有效地减少阀门关闭水锤压力,可保障管网安全运行。微阻缓闭止回阀具有阀瓣轻、开度大、节电效果显著,流体阻力小,水锤消除机构设计新颖,并且微阻缓闭止回阀密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。

二、主要技术参数

公称压力:1.0~2.5MPa

公称通经:40~800mm

适用介质:水、弱腐蚀性液体

适用温度:0~80℃(如需要,可达200℃)

法兰标准:GB/T 17241.6 GB/T 9113

试验标准: GB/T 13927 AP1598

三、主要零部件材料

零件名称
阀体、阀盖
阀瓣
阀轴
材料
灰铸铁、铸钢
钢板、橡胶组合件

不锈钢

四、主要外形连接尺寸                                      单位:mm

DN(mm)
40
50
65
80
100
125
150
200
250
300
350
400
450
500
600
700
800
H
200
230
290
310
350
400
480
500
600
700
800
900
1000
1100
1300
1400
1500
L
300
300
320
354
350
380
500
580
670
730
820
920
950
1100
1200
1550
1700
B
220
270
290
300
320
340
410
450
550
580
630
700
800
900
990
1120
1300
