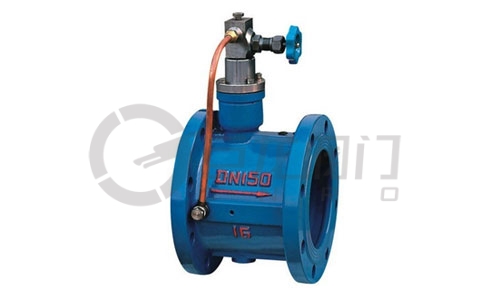

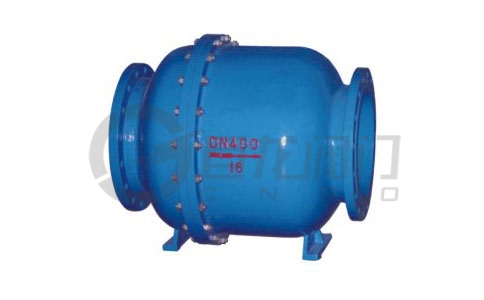

HH49X消声缓闭止回阀

  • 浏览次数 3442
  • 添加日期 2013-04-25

产品说明



产品描述


概述:
微阻缓闭消声止回阀主要用于净水、源水、污水、海水等介质的供、排水管道上,安装在水泵出品处,用以截断介质的回流消除原子能坏性的水锤,保护和道、水泵的安全运行。其主要特点:1、体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。2、缓闭系统性能优良,不受管道中介质的影响,阀 瓣 先速关后缓闭,可防止破环性水锤。3、橡胶软密封,封闭性能好,耐磨损,使用寿命长。4、橡胶缓冲,启闭平稳,无震动,无噪音。5、比老式止回阀流阻小,有明显的节能效果。
HH49X止回阀双阀瓣蝶式止回阀主要技术参数
公称压力:1.0~2.5MPa
公称通经:40~800mm
适用介质:水、弱腐蚀性液体
适用温度:0~80℃(如需要,可达200℃)
法兰标准:GB/T 17241.6 GB/T 9113
试验标准: GB/T 13927 AP1598

微阻缓闭消声止回阀性能规范:
型 号
RHH49X-10
RHH49X-16
公称压力
PN1.0MPa
PN1.6MPa
公称通径
DN150~800mm
DN150~800mm
密封试验压力
1.1MPa
1.76MPa
壳体试验压力
1.5MPa
2.4MPa
主要零件材料
阀  体
灰铸铁或球墨铸铁
灰铸铁或球墨铸铁
阀  瓣
铝青铜
铝青铜
阀  杆
不锈钢
不锈钢
弹  簧
不锈钢
不锈钢
阀座密封面
橡胶
橡胶
微阻缓闭消声止回阀主要外形尺寸:
公称通径DN
尺       寸     (mm)
mm
in
D
D1
D2
H
H1
L
Z-фd
螺栓
150
6
280
240
210
228
172
210
8-ф23
8-M20
200
8
335
295
265
270
210
230
8-ф23
8-M20
250
10
390
350
320
305
240
250
12-ф23
12-M20
300
12
440
400
368
367
264
270
12-ф23
12-M20
350
14
500
460
428
422
294
290
16-ф23
16-M20
400
16
565
515
482
462
324
310
16-ф23
16-M22
450
18
615
565
532
497
351
330
20-ф25
20-M22
500
20
670
620
585
532
379
350
20-ф25
20-M22
600
24
780
725
685
607
434
390
20-ф30
20-M27
700
28
895
840
800
702
491
430
24-ф30
24-M27
800
32
1010
950
905
792
549
470
24-ф34
24-M30
