锻钢焊接闸阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是自密封阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封.

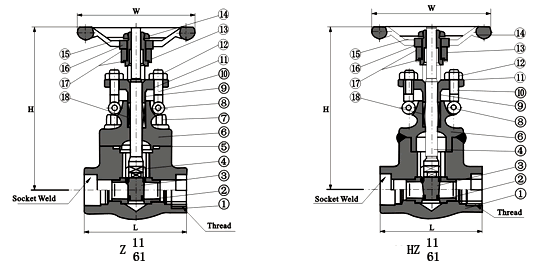

Z61H/Y、Z11H/Y型锻钢内螺纹、承插焊闸阀 标准材质细表
|
序号 |
零件名称 |
CStoASTM |
AStoASTM |
SStoASTM |
|
|
A105 |
F22 |
F304L |
F316L |
||
|
1 |
阀体 |
A105 |
A182 F22 |
A182F 304L |
A182 F316L |
|
2 |
阀座 |
A276 420 |
A276 304 |
A276 304L |
A276 316L |
|
3 |
闸板 |
A182F 430&410 |
A182 F304 |
A182F 304L |
A182 F316L |
|
4 |
阀杆 |
A182 F6 |
A182 F304 |
A182F 304L |
A182 F316L |
|
5 |
垫片 |
316夹柔性石墨 |
316夹PTFE |
||
|
6 |
阀盖 |
A105 |
A276 F304 |
A276F 304L |
A276 F316L |
|
7 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
8 |
销钉 |
A276420 |
A276 304 |
||
|
9 |
填料压套 |
A276410 |
A182F 304L |
A182F F316L |
|
|
10 |
活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
11 |
填料压板 |
A105 |
A182 F11 |
A182F 304L |
A182F 316L |
|
12 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
13 |
阀杆螺母 |
A276 420 |
|||
|
14 |
锁紧螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
15 |
铭牌 |
SS |
|||
|
16 |
手轮 |
A197 |
|||
|
17 |
垫片 |
A473431 |
|
||
|
18 |
填料 |
柔性石墨 |
PTFE |
||
|
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
|
适用温度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
||
Z61H/Y、HZ61H/Y、HZ11H/Y型锻钢内螺纹、承插焊闸阀 主要连接尺寸及重量
|
NPS |
缩径 |
3/8" |
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
|
|
全径 |
|
3/8" |
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
|
|
L |
79 |
79 |
92 |
111 |
120 |
120 |
140 |
178 |
|
|
H开 |
158 |
158 |
169 |
197 |
236 |
246 |
283 |
330 |
|
|
W |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
200 |
|
|
重量 |
螺栓式 |
2.1 |
2.0 |
2.3 |
4.3 |
5.9 |
6.9 |
11.1 |
15.2 |
|
焊接式 |
1.8 |
1.7 |
2.0 |
3.8 |
5.1 |
6.1 |
10.2 |
14.2 |
|
