锻钢闸阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是自密封阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封.
|
标准材质细表 :
序号 |
零件名称 |
CStoASTM |
AStoASTM |
SStoASTM |
A105 |
F22 |
F304(L) |
F316(L) |
1 |
阀体 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
2 |
阀座 |
A276420 |
A276304 |
A276304(L) |
A276316(L) |
3 |
闸板 |
A182F430&410 |
A182F304 |
A182F304(L) |
A182F316(L) |
4 |
阀杆 |
A182F6 |
A182F304 |
A182F304(L) |
A182F316(L) |
5 |
垫片 |
316夹柔性石墨 |
316夹PTFE |
6 |
阀盖 |
A105 |
A276f304 |
A276F304(L) |
A276F316(L) |
7 |
螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
8 |
销钉 |
A276420 |
A276 304 |
9 |
填料压套 |
A276410 |
A182F304(L) |
A182F316(L) |
10 |
活节螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
11 |
填料压板 |
A105 |
A182F11 |
A182F304(L) |
A182F316(L) |
12 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
13 |
阀杆螺母 |
A276420 |
14 |
锁紧螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
15 |
铭牌 |
SS |
16 |
手轮 |
A197 |
17 |
垫片 |
A473431 |
|
18 |
填料 |
柔性石墨 |
PTFE |
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
适用温度 |
—29℃~425℃ |
—29℃~550℃ |
—29℃~200℃ |
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;

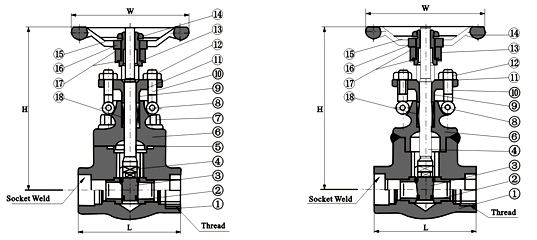

尺寸(MM)和重量(KG)
NPS |
缩径 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
全径 |
|
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
L |
79 |
79 |
92 |
111 |
120 |
120 |
140 |
178 |
H(开) |
158 |
158 |
169 |
197 |
236 |
246 |
283 |
330 |
W |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
200 |
重量 |
螺栓式 |
2.1 |
2.0 |
2.3 |
4.3 |
5.9 |
6.9 |
11.1 |
15.2 |
焊接式 |
1.8 |
1.7 |
2.0 |
3.8 |
5.1 |
6.1 |
10.2 |
14.2 |
|
|
标准材质明细表
序号 |
零件名称 |
CStoASTM |
AStoASTM |
SStoASTM |
A105 |
F22 |
F304(L) |
F316(L) |
1 |
阀体 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
2 |
阀座 |
A276420 |
A276304 |
A276304(L) |
A276316(L) |
3 |
闸板 |
A182F430&410 |
A182F304 |
A182F304(L) |
A182F316(L) |
4 |
阀杆 |
A182F6 |
A182F304 |
A182F304(L) |
A182F316(L) |
5 |
垫片 |
316夹柔性石墨 |
316夹PTFE |
6 |
阀盖 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
7 |
螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
8 |
销钉 |
A276420 |
A182F304 |
9 |
填料压套 |
A276410 |
A182F304(L) |
A182F316(L) |
10 |
活节螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
11 |
填料压板 |
A105 |
A182F11 |
A182F304(L) |
A182F316(L) |
12 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
13 |
阀杆螺母 |
A276420 |
14 |
锁紧螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
15 |
铭牌 |
SS |
16 |
手轮 |
A197 |
17 |
垫片 |
A473431 |
18 |
填料 |
柔性石墨 |
PTFE |
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
适用温度 |
—29℃~425℃ |
—29℃~550℃ |
—29℃~200℃ |
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)和重量(KG)
NPS |
缩径 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
全径 |
|
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
L |
92 |
111 |
111 |
120 |
120 |
140 |
178 |
210 |
H(开) |
169 |
197 |
197 |
236 |
246 |
283 |
330 |
354 |
W |
100 |
125 |
125 |
160 |
160 |
180 |
200 |
240 |
重量 |
螺栓式 |
2.5 |
4.3 |
4.2 |
6.6 |
8.8 |
12.5 |
17.2 |
23.5 |
焊接式 |
2.4 |
4.2 |
4.0 |
6.3 |
8.7 |
12.1 |
17.2 |
22.0 |
|
|
自密封锻钢闸阀 900Lb~2500lb
标准材质明细表
序号
|
零件名称
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
A105
|
F22
|
F304(L)
|
F316(L)
|
1
|
阀体
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
2
|
阀座
|
A276420
|
A276304
|
A276304(L)
|
A276316(L)
|
3
|
闸板
|
A182F430&410
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
4
|
阀杆
|
A182F6
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
5
|
密封螺母
|
A105
|
A182F304
|
A182F304(L)
|
F316(L)
|
6
|
密封环
|
A216 304L
|
A276316L
|
7
|
阀盖
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
8
|
活节螺栓
|
A193B7
|
A193B16
|
A193B8(M)
|
9
|
销钉
|
A276F420
|
A182F304(L)
|
10
|
填料
|
柔性石墨
|
PTFE
|
11
|
提升螺栓
|
A1942H
|
A1944
|
A1948
|
A1948M
|
12
|
填料压套
|
A276F420
|
A182F304
|
13
|
填料压板
|
A216WCB
|
A182F304
|
14
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
15
|
阀杆螺母
|
A276-410
|
16
|
固定螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
17
|
手轮
|
A197
|
18
|
锁紧螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
19
|
油嘴
|
铜
|
适用介质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
适用温度
|
—29℃~425℃
|
—29℃~550℃
|
—29℃~200℃
|
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)和重量(KG)
NPS
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
L
|
900Lb-150Lb
|
140
|
140
|
140
|
178
|
178
|
216
|
2500Lb
|
186
|
186
|
186
|
232
|
232
|
279
|
H(开)
|
321
|
321
|
321
|
380
|
414
|
502
|
W
|
160
|
160
|
180
|
200
|
250
|
280
|
重量
|
900LB-1500LB
|
11.5
|
10.8
|
10.5
|
19.6
|
21.0
|
55.4
|
2500LB
|
12.3
|
11.6
|
10.8
|
26.0
|
28.4
|
60.0
|
|
