产品说明

概括

过滤器是输送介质的管道系统所不可缺少的一种装置,其作用是清除介质中的机械杂质,以保护设备管道上的配件免受磨损和堵塞。

我厂Y型过滤器,内部件全部采用不锈钢,坚固耐用。该过滤器体积小,滤眼细,阻力小,效率高,安装拆修方便,成本低,并排污时间主要技术性能

1、工作介质应为流动液体。

2、工作温度-10~225°C

3、过滤网规格为:10/寸,30/寸,100/寸。

4、过滤器局部阻力系数2.2,在介质额定流速下阻力为0.1~0.2水柱。



 主要技术参数

    本过滤器有壳体,排污盖,滤芯,滤网,螺栓组成。网眼总面积是入口管道面积的3-4倍,压盖为0.05~0.15,压力在设计上有不同的情况,请设计注明。



Y型过滤器原理

     Y型水过滤器,用于管道清除输送介质:热水,冷水,蒸汽,压缩空气各种机械杂质,特别是锅炉循环水泵前需安装此产品,为了清除系统中的机械杂质,使设备和管道免受堵塞和磨损,工作压力:16~40kgf/cm²,在额定流速下压损为0.5~0.1米水柱。

      Y型过滤器是输送介质的管道系统不可缺少的一种过滤装置,Y型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来清除介质中的杂质,以保护阀门及设备的正常使用。Y型过滤器具有结构先进,阻力小,排污方便等特点。Y型过滤器适用介质可为水、油、气。一般通水网为18~30目,通气网为10~100目,通油网为100~480目。

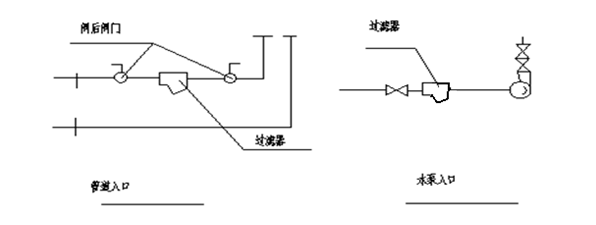

 安装示例

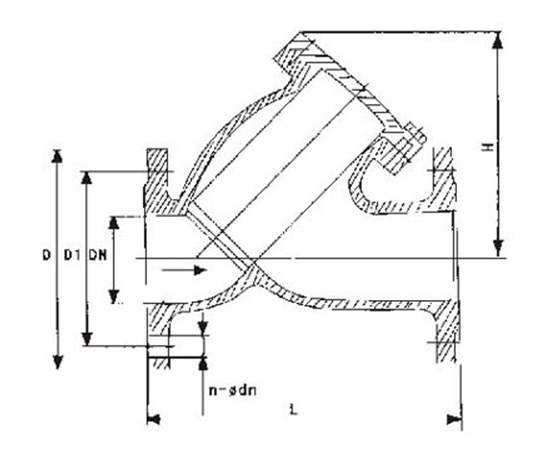

外型及结构和用户选择规格



通径DN

   L

D

D1

D2

b

f

n-φ

15

140

95

65

45

14

2

4-φ14

20

150

105

75

55

14

2

4-φ14

25

160

115

85

65

14

2

4-φ14

32

180

135

100

78

16

2

4-φ18

40

200

145

110

85

16

3

4-φ18

50

220

160

125

100

16

3

4-φ18

65

260

180

145

120

18

3

8-φ18

80

310

195

160

135

20

3

8-φ18

100

320

215

180

155

20

3

8-φ18

125

380

245

210

185

22

3

8-φ18

150

420

280

240

210

24

3

8-φ23

200

500

335

295

265

26

3

12-φ23

250

580

405

355

320

30

3

12-φ23

300

580

460

410

375

30

4

12-φ23

350

710

520

470

435

34

4

16-φ25

400

800

580

525

485

36

4

16-φ30

450

830

640

585

535

44

4

20-φ30
