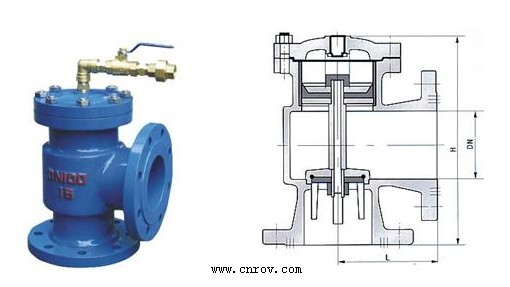

H142X液压水位控制阀

  • 浏览次数 2048
  • 添加日期 2013-06-07

产品说明

一、H142X液压水位控制阀产品介绍
该产品适用于工矿企业、民用建筑中各种水箱(池)、水塔的自动供水系统。并可用作常压锅炉循环供水控制阀。


二、H142X液压水位控制阀工作原理

当水池或水塔内水位下降,浮球阀开启排水时,进水管内有压水将阀内活塞托起,密封面打开,阀门即开启供水,当水位上升到控制阀时,浮球阀关闭,活塞下移将密封面封闭,阀门即停止供水。


三、H142X液压水位控制阀技术参数

使用介质:洁净水

使用压力:H142X-4T-A、H142X-4-A:0.05MPa~0.4MPa

H142X-10-A:0.05MPa~1MPa

介质温度:≤60℃



 四、H142X液压水位控制阀性能特点



1. 运用液压原理控制,结构新颖合理。

2. 工作平稳可靠。在规定的使用压力范围内,可保证无水锤冲击。

3. 重量轻,体积小。


4. 安装维修方便。



 五、H142X液压水位控制阀安装形式及注意事项

  将该阀垂直固定在进水管上,然后将控制管、截止阀和浮球阀连接旋紧在该阀上即可。该阀进水管和出水管连接法兰H142X-4T-A为0.6MPa标准法兰;H142X-10-A为1MPa标准法兰。进水管直径应大于或等于阀门公称通径,出水口应低于浮球阀。浮球阀安装应距离水管一米以上;在水箱内出水管高于水位线处钻一小孔,以防直空回水。使用时,截止阀应全开,如同一水池安装二只以上阀则应保持同一水平面。因主阀关闭要滞后浮球阀关闭约30~50秒,故水箱要有足够的空余容积,以防溢水。

为防止杂质、砂粒进入阀内引起工作失灵,阀前应装过滤器
