BJ41W保温截止阀

  • 浏览次数 1505
  • 添加日期 2013-03-05

产品说明

保温截止阀的详细介绍

一、BJ41W保温截止阀概述:

      BJ41W保温截止阀是指关闭件(阀瓣)沿阀座中心线移动的阀门。根据阀瓣的这种移动形式,阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,非常适合于对流量的调节。因此,这种类型的阀门非常适合作为切断或调节以及节流使用。其选用原则是

1、高温、高压介质的管路或装置上宜选用截止阀。如火电厂、核电站,石油化工系统的高温、高压管路上。2、管路上对流阻要求不严的管路上。即对压力损失考虑不大的地方。

3、小型阀门可选用针阀、仪表阀、取样阀、压力计阀等。

4、有流量调节或压力调节,但对调节精度要求不高,而且管路直径又比较小,如公称通经≤50mm的管路上,宜选用。

5、合成工业生产中的小、大化肥宜选用公称压力PN160公称压力16MPaPN320公称压力32MPa的高压角式截止阀或高压角式节流阀。

6、氧化铝拜耳法生产中的脱硅车间、易结焦管路上,易选用阀体分开式、阀座可去处的、硬质合金密封副的直流式截止阀或直流式节流阀。

7、城市建设中的供水、供热工程上,公称通经较小的管路,可选用截止、平衡阀柱塞阀,如公称通经小于150mm的管路上。最明显的优点是:在开启和关闭过程中,由于阀瓣于阀体密封面间的摩擦力比闸阀小,因而耐磨。开启高度一般仅为阀座通道直径的1/4,因此比闸阀小的多。通常在阀体和阀瓣上只有一个密封面,因而制造工艺性比较好,便于维修。

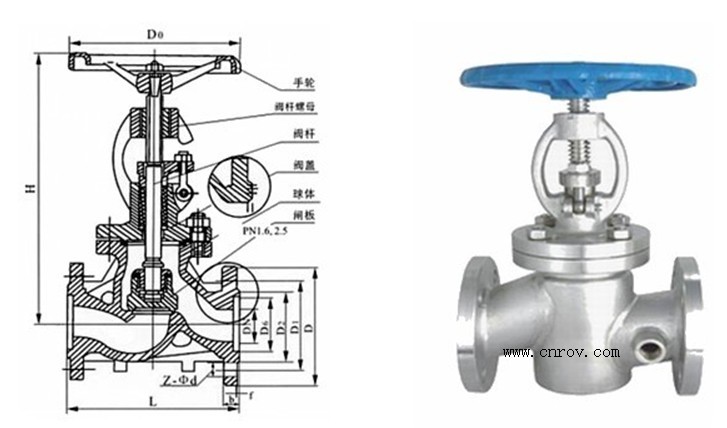

二、BJ41W保温截止阀结构图片:



三、BJ41W
保温截止阀性能规范:

型号

公称压力PN(MPa)

试验压力

适用温度

适用介质

保温套压力(MPa)

壳体

密封

BJ41W-16P、R、C

1.6

2.4

1.8

350

硝酸类

1.0

BJ41W-25P、R、C

2.5

3.8

2.8

350

硝酸类

1.0

四、BJ41W-16保温截止阀外形尺寸和连接尺寸:

I型主要外形尺寸和连接尺寸(II型法兰大一级)

型号

公称通径DNmm

尺寸

L

D

D1

D2

B-f

Z-Φd

H

Do

2-G



W



P

BJ41



-16

R



H



C



15

130

95

65

45

16-2

4-14

170

170

3/8

20

150

105

75

55

16-2

4-14

190

190

3/8

25

160

115

85

65

16-2

4-14

205

205

3/8

32

180

135

100

78

18-2

4-18

270

270

1/2

40

200

145

110

85

18-3

4-18

310

310

1/2

50

230

160

125

100

18-3

4-18

358

358

1/2

65

290

180

145

120

18-3

4-18

373

373

1/2

80

310

195

160

135

20-3

8-18

435

435

1/2

100

350

215

180

155

20-3

8-18

500

500

1/2

125

400

245

210

185

22-3

8-18

614

614

1/2

150

480

280

240

210

24-3

8-23

674

674

1/2

200

600

335

295

264

26-3

12-23

818

818

1/2

250

730

405

355

320

30-3

12-25

949

969

1/2

五、BJ41W保温截止阀执行标准:

设计与制造:BS1873 BS5160 GB12233

法兰尺寸:ANSIB16.5 JB/T79 GB9113

压力温度:ANSIB16.34

结构长度:ANSIB16.10 BS1873 GB12221

对焊连接尺寸:ANSIB16.25

检验与实验:BS6755 GB/T13927

六、BJ41W保温截止阀连接方式及材质说明:

连接方式:法兰,螺纹,对焊,承插焊,NPT
材质:PVCABSRPP304316304L316LWCBCF3CF8CF3MCF8M,铸钢,球墨铸铁,锻钢,不锈钢,铜等

七、BJ41W保温截止阀订货须知:

1.保温截止阀产品名称;
2.保温截止阀产品型号、口径、压力;
3.截止阀使用温度;
4.截止阀
是否带附件以便我们的为您正确选型
5.截止阀适用介质;
6.如有特殊要求时请在订购产品时注明;
