带吹扫孔闸阀

  • 浏览次数 3689
  • 添加日期 2013-03-05

产品说明

产品型号 Z1 仿41H

产品通经 : 50-400mm
产品压力 : 250-600LB

产品详细信息:

Z1仿、Z2仿系列带吹扫孔闸阀详细介绍:
1、本系列闸阀主体为楔式单闸板双向密封、结构简单、紧凑、密封可靠。
2、吹扫装置可对易结焦、颗粒状介质的管路、阀门等进行清洗、冲刷、有效地提高系统的使用寿命。
3、Z1仿、Z2仿系列带吹扫闸阀也适用于水、蒸汽、烟气、油品或雾状、粉末状、颗粒状等介质的管路上,作为起闭装置用,尤其适用于石化行业输油和催化裂变系统,起着启闭、清洗冲刷管道的作用

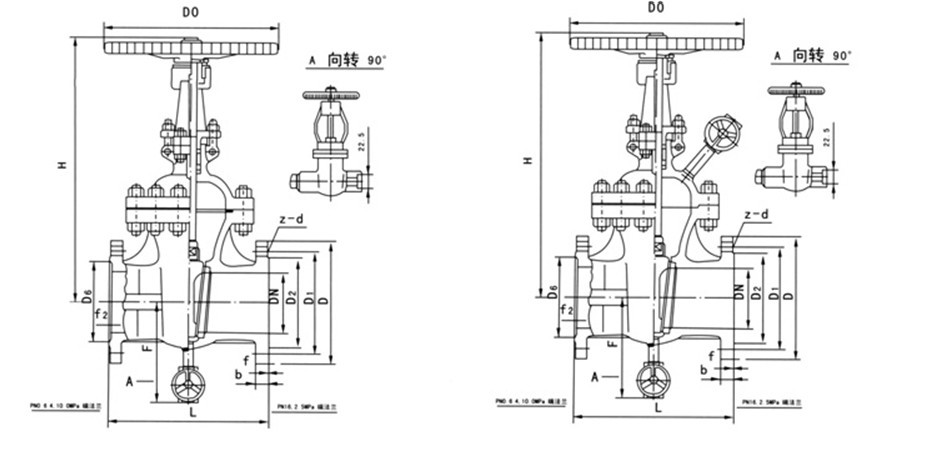

公称通径(mm) 主要外形尺寸和连接尺寸(mm) Z1仿
重量(kg)
Z2仿
重量(kg)
L H Do


Z1 仿41H-16
Z2

50 250 362 250 29 32
65 270 395 250 33 36
80 280 426 300 46 49
100 300 470 300 63 66
125 325 520 350 96 102
150 350 590 350 125 128
200 400 725 400 185 188
250 450 865 450 260 263
300 500 1000 550 365 368
350 550 1140 600 498 502
400 600 1285 650 685 688


Z1 仿41H-25
Z2

50 250 362 250 31 34
65 270 395 250 35 38
80 280 426 300 47 50
100 300 470 300 65 68
125 325 520 350 100 103
150 350 590 350 130 133
200 400 725 400 195 198
250 450 865 450 275 278
300 500 1000 550 392 395
350 550 1140 650 535 538
400 600 1285 700 742
公称通径(mm) 主要外形尺寸和连接尺寸(mm) Z1仿
重量(kg)
Z2仿
重量(kg)
L H Do


Z1 仿41H-16
Z2

50 250 362 250 29 32
65 270 395 250 33 36
80 280 426 300 46 49
100 300 470 300 63 66
125 325 520 350 96 102
150 350 590 350 125 128
200 400 725 400 185 188
250 450 865 450 260 263
300 500 1000 550 365 368
350 550 1140 600 498 502
400 600 1285 650 685 688


Z1 仿41H-25
Z2

50 250 362 250 31 34
65 270 395 250 35 38
80 280 426 300 47 50
100 300 470 300 65 68
125 325 520 350 100 103
150 350 590 350 130 133
200 400 725 400 195 198
250 450 865 450 275 278
300 500 1000 550 392 395
350 550 1140 650 535 538
400 600 1285 700 742


Z1 仿41H-16
Z2

50 250 362 250 29 32
65 270 395 250 33 36
80 280 426 300 46 49
100 300 470 300 63 66
125 325 520 350 96 102
150 350 590 350 125 128
200 400 725 400 185 188
250 450 865 450 260 263
300 500 1000 550 365 368
350 550 1140 600 498 502
400 600 1285 650 685 688


Z1 仿41H-25
Z2

50 250 362 250 31 34
65 270 395 250 35 38
80 280 426 300 47 50
100 300 470 300 65 68
125 325 520 350 100 103
150 350 590 350 130 133
200 400 725 400 195 198
250 450 865 450 275 278
300 500 1000 550 392 395
350 550 1140 650 535 538
400 600 1285 700 742 745


■主要尺寸及重量

公称通径(mm) 主要外形尺寸和连接尺寸(mm) Z1仿
重量(kg)
Z2仿
重量(kg)
L H Do


Z1 仿41H-40
Z2

50 250 362 300 33 37
65 280 395 300 38 42
80 310 426 350 51 55
100 350 470 350 80 84
125 400 520 400 120 124
150 450 590 400 148 152
200 550 725 450 252 256
250 650 865 550 355 359
300 750 1000 650 540 544
350 850 1140 750 690 694
400 950 1285 850 960 964


Z1 仿41H-64
Z2

50 250 370 300 36 39
65 280 405 300 45 49
80 310 435 350 59 63
100 350 480 400 90 94
125 400 530 400 135 139
150 450 605 450 168 172
200 550 740 550 280 284
250 650 880 650 392 396
300 750 1015 750 585 589
350 850 1160 800 740 744
400 950 1310 900 190 1014


Z1 仿41H-100
Z2

50 250 370 300 38 43
65 280 405 300 53 58
80 310 435 350 68 73
100 350 480 400 102 107
125 400 530 400 150 155
150 450 605 450 187 192
200 550 740 550 305 310
250 650 880 650 425 430
300 750 1015 750 625 630
350 850 1160 850 785 790
400 950 1310 950 1055
