J41N 燃气截止阀

  • 浏览次数 1690
  • 添加日期 2013-02-22

产品说明

产品性能规范

一、用途和性能规范

压力等级 常温试验压力(Mpa)
壳体 密封 低气压密封
公称压力(Mpa) 1.6 2.4 1.76 0.6
2.5 3.75 2.75 0.6
4.0 6.0 4.4 0.6
适用温度 -40~+80℃
适用介质 天然气, 液化石油气等


 天然气截止阀采用弹性成型聚四氟乙烯为填料,填料密封性能随介质压力上升而增强,并具备倒密封功能,适用于高中压燃气输送管路。本阀门使用于城市液化气石油气贮备站,也使用于炼油厂,石油化工厂,石油化工厂的液化气系统,作为控制介质截的启闭装置
二、操作原理和结构说明




1、手轮顺时针方向转时,阀杆向下移动,阀瓣下降使密封面密合,将通路切断.逆转时则开启,阀杆提到最高点上密封起作用。

2、本阀门增加了一个上密封.在阀门开启状态时,与填料一起两层密封作用,并对填料有一定的保护作用

3、本阀门采用尼龙制品作密封面,填料为软成形填料,上密封也为软材质,密封性能较好.

三、主要零件材料:

零 件 名 称 材 料
阀 体 阀 盖 碳 素 钢 WCB
阀 杆 铬 不 锈 钢 Cr13
阀 瓣 25# 密 封 面 尼 龙 1010
阀 杆 螺 母 青 铜
填 料 增强聚四氟乙烯成形
垫 片 XB450
手 轮 球 墨 铸 铁

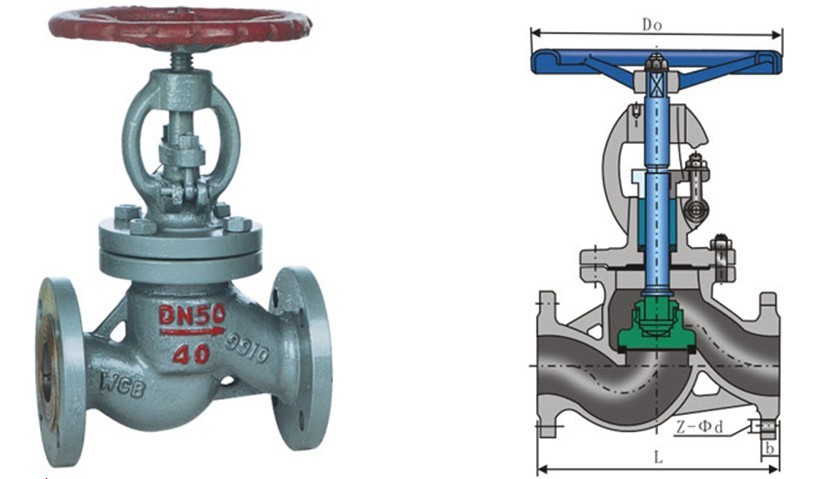

四、主要外形尺寸和连接尺寸:

DN L D D1 D2 b f z-d H D0
15 130 95 65 45 16 2 4-*14 207 120
20 150 105 75 55 16 2 4-*14 217 120
25 160 115 85 65 16 2 4-*14 219 120
32 190 135 100 75 18 2 4-*18 280 160
40 200 145 110 85 18 3 4-*18 330 200
50 230 160 125 100 20 3 4-*18 350 240
65 290 180 145 120 22 3 8-*18 400 280
80 310 195 160 135 22 3 8-*18 430 320
100 350 135 190 160 24 3 8-*23 465 360
125 400 270 220 188 28 3 8-*25 558 400
150 480 300 250 218 30 3 8-*25 611 400
200 600 360 310 278 34 3 12-*25 710 450
