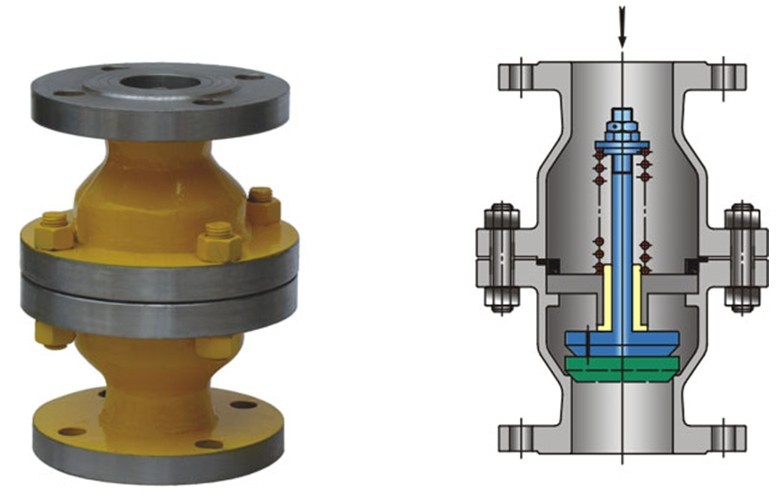

MT-980 限流阀

  • 浏览次数 2366
  • 添加日期 2013-02-22

产品说明

使用特点:

本阀是一种安全保护阀,使用于油品等非腐蚀性介质。在管道内介质流速超过设定值时即时关闭,在管道或附件损坏流速过大自动关闭,防止事故的发生或扩大,一般安装于贮罐进出口,或管道出口,保卫下游设备的安全性和可靠性。

主要零件材料及标准

零 件 名 称 材 料
阀 体 WCB
弹簧 V50Cr+镀镍
内件 13%Cr
O型川 丁晴橡胶
法兰连接 JB/T79-84
结构长度 GB 12221-89

性 能 规 范 表

公称压力 2.5 Mpa
强度试验 3.8
最高工作温度 -29-+80



关闭流速 3-5m-s
正常流速 ≤1.5m/s
关闭时间 《10秒
适用介质: 液化石油气 ,液氨,油品 , 天然气等非腐蚀性介质。

主要外形尺寸

DN-JIS L 最大流量:升/分Max.FIoW/min
mm in
25 1" 160 160
32 1-1/4" 200 400
40 1-1/2" 200 400
50 2" 240 640
80 3" 283 1600
100 4" 305 2500
150 6" 403 3300
200 8" 502 5900
