产品说明

手摇油泵SB03型

强度试验:10.0MPa

密封试验:6.0MPa

高温泄压试验:400cc

配套设备:站用紧急切断阀   BY-850H  油路蓄能器 BY  -962

工作压力:2.0.~6.0MPa

最高使用压力:7.0MPa

油腔容量:4000cc

工作介质:13#机械油或2#锭子油


用途:

本手摇油泵与紧急切断阀配套使用,适用于液化石油气储配站的大型贮罐或槽车上紧急切断阀在工作状态,利用此泵的性能来达到控制紧急切断阀打开或关闭的目的。

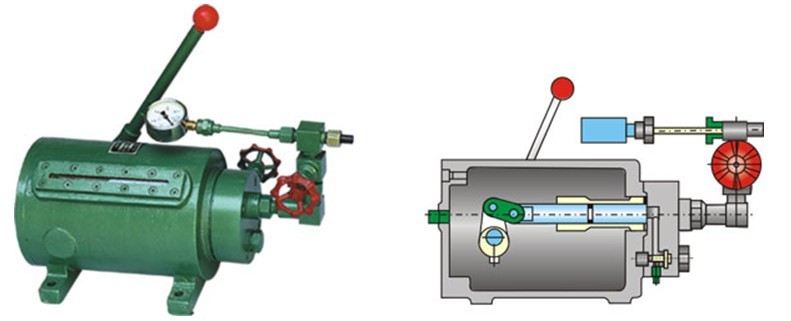

工作原理及结构说明:

1,手摇油泵通过手柄做往复动作,使压力增高来打开紧急切断阀,介质即可通过,如遇火灾或其他紧急情况时,将手摇油泵的卸压阀打开,油压系统迅速泄压,使紧急切断阀立即关闭,或温度升高至75℃以上时,安装在油泵或紧急切断阀的易熔塞立即熔化,达到自动泄压木的,使紧急切断阀自动迅速关闭。

2手摇油泵的主要构造是有吸压油的柱塞,进油阀,出油阀及泄压阀组成。由柱塞和进出油阀的封闭,形成的密封空间是油泵的工作腔,当柱塞向上运动使工作腔的容积由小变大时,由于腔内压力低于大气压力进油阀打开,油经滤油阀进入工作腔。当柱塞向下运动时工作腔的容积由大变小,工作腔的油压升高,出油阀被打开,将压力油排入油路系统,供紧急切断阀开启。泄压阀是用于压力油路系统泄压而设置的,工作时需将泄压阀关闭,在油路系统需要泄压将泄压阀打开,即紧急切断阀关闭。

3,泵的油箱在泵的外套体腔内,注油时析开上盖的注油塞即可,如油柱容积不够时可外加辅助油箱。
