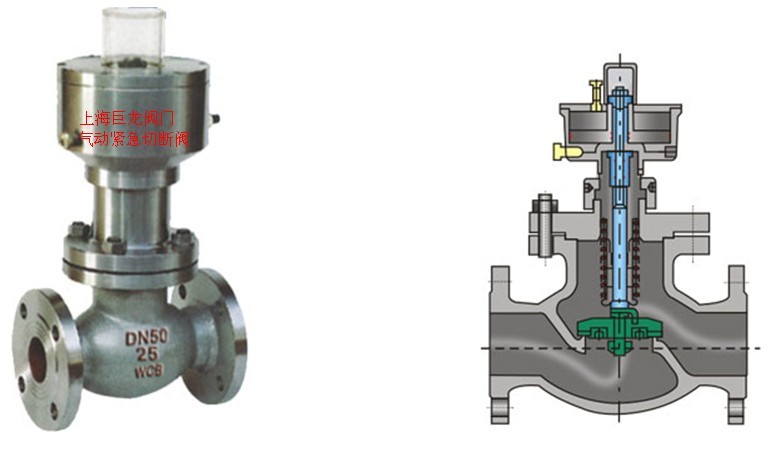

气动紧急切断阀

  • 浏览次数 1733
  • 添加日期 2013-02-22

产品说明

 QDq421F-40站用气动紧急切断阀用途和性能规范:

一、用途和性能规范:

本阀是一种安全保护阀,安装在液化石油气(燃气),液相与气相管路上,与远距离气源配套使用,利用气源控制阀门开启-关闭,以便在管道或储罐上发生大量泄漏甚至起火时,快速手动使气源卸压,或高温≥75%%p5C%%D时易熔合金熔化,而气缸自动卸压,阀门迅速关闭而止漏,起安全保护作用。

二、电控的工作原理

本阀气源入口按装一只二位三通电磁阀,利用远程电器控制台控制阀门开关。

1.燃气泄漏报警器报警通电,电磁阀通电排气,阀门自动关闭.

2.手动控制电磁阀(按下红色卡子)排气,阀门自动关闭.

三:主要性能规范

压力等级

2.5/4.0Mpa

气缸工作压力

≤2.0Mpa

使用温度

-40~+80℃

气缸使用介质

氮气`无水空气

使用介质

天然气,液化气,

熔闭时间

±70℃

关闭时间

≤5秒

气缸开启压力

≥0.5-0.7Mpa

四:主要零件材料

零 件 名 称

材 料

阀 体 阀 盖

碳 素 钢

气缸, 活塞

球墨铸铁

密封圈, O型川

聚四氟乙烯,丁晴橡胶

弹簧

50CrVA(弹簧钢)


气 动 紧 急 切 断 阀 按 装 尺 寸

DN-JIS

L

最大流量:升/分Max.FIoW/min

mm

in

25

1"

160

160

32

1-1/4"

200

400

40

1-1/2"

200

400

50

2"

240

640

80

3"

283

1600

100

4"

305

2500

150

6"

403

3300

200

8"

502

5900
