然气球阀

  • 浏览次数 1560
  • 添加日期 2013-02-22

产品说明

产品性能规范

压力等级

常温试验压力(Mpa)

壳体

密封

低气压密封

公称压力(LB)

150

3.0

2.2

0.6

300

7.5

5.5

0.6

适用温度

-40~+80℃

适用介质

天然气, 液化石油气等



一、用途和性能规范

Q41球阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置;靠介质压力将球体压紧在出口端阀座上,其使用压力和通径受到一定限制.采用90°传动,故开关方便迅速,可以实行快速启闭.

二、操作原理和结构说明

1、球阀通道平整光滑便于管道扫线清洗,可以输送浆液及固体颗粒等介质.

2、采用PTFE(特氟隆)等材料作为密封,具有良好润滑性和弹性,与球体摩擦系小,使用寿命长.

3、启闭迅速,启闭时只需把球体转动90°,方便而迅速.

4.球阀的流体阻力小,全开时球体通道、阀体通道和连接管道的截面积相等,并且成直线想通,介质流过球阀,相当于流过一段直通的管子,在各类阀门中球阀的流体阻力最小.

5、经配置有手动、蜗轮驱动、气动、电动(防爆)可以实现远程自动控制,能满足用户的各种工况使用要求.


                            注:≥DN200以上阀门选用Q347型固定球阀.

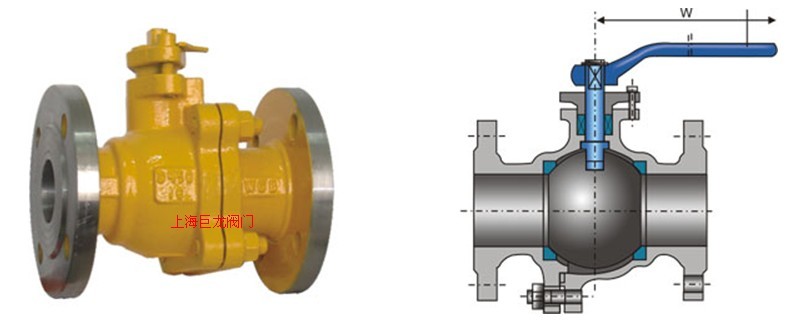

四、Q41F主要外形尺寸和连接尺寸:

DN

L

D

D1

D2

D6

b

f

z-d

H

25

150

115

85

65

58

16

2

4-*14

150

32

165

135

100

75

66

18

2

4-*18

160

40

180

145

110

85

76

18

3

4-*18

175

50

200

160

125

100

88

20

3

4-*18

185

65

220

180

145

120

110

22

3

8-*18

200

80

250

195

160

135

121

22

3

8-*18

220

100

320

135

190

160

150

24

3

8-*23

248

125

400

270

220

188

176

28

3

8-*25

380

150

400

300

250

218

204

30

3

8-*25

420

200

600

375

310

278

260

34

3

12-*25

530


五、Q347F主要外形尺寸和连接尺寸:

DN

L

D

D1

D2

D6

b

f

z-d

H

250

568

425

370

332



36

3

12-*30

608

300

648

485

430

390



40

3

16-*30

774

350

762

550

490

448



44

3

16-*34

820

400

883

610

550

505



48

3

16-*34

900

450

914

660

600

555



50

3

20-*34

1050

500

991

730

660

610



52

3

20-*41

1200


六、主要零件材料:

零 件 名 称

材 料

阀 体 阀 盖

碳 素 钢 WCB

球 体

不 锈 钢 304SS

密 封 圈

PTFE(特氟隆)-聚四氟乙烯

阀 杆

铬不锈钢Cr13

阀杆填料

聚四氟乙烯

中法兰螺母/螺栓

35#
