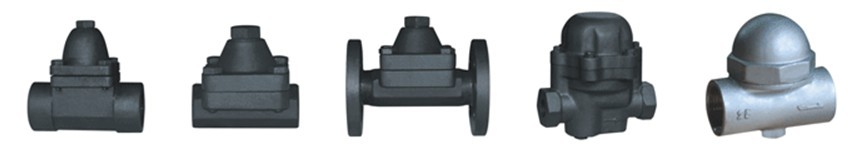

CS47H 双金属片式疏水阀

  • 浏览次数 2414
  • 添加日期 2012-12-26

产品说明

双金属片式疏水阀是热静力型疏水阀中结构最坚固的疏水阀。双金属片式疏水阀的优点是:不怕水击,耐高压,体积小,重量轻,不怕冻,能自动排空气,任意位置都可安装;背压率大于 80% 。
双金属片式疏水阀适用于蒸汽管主管道、管网伴热、仪表伴热、生活采暖和允许存有高温凝结水的加热设备疏水,使用范围很广。



一、主要特点:
结构独特、性能优良、排水量大、漏汽最小、排水温度可调节.过冷度在2℃左右,可排除大量冷空气和其它不凝汽体,不会产生汽堵现象。可更换内件,易于维修和调整。



二、主要性能规范

型号

项目

CSl7H一16C
CS47H一16C
CS67H一16C

CSl7H一25
CS47H一25
CS67H一2S

CSl7H-40
CS47H-40
CS67H一40

单位

公称压力

1.6

2,5

4.O

MPa

壳体试验压力

2.4

3.8

6.0

最高工作压力

1.6

2.5

4.0

最高工作温度

203

220

247

最高允许温度

425

425

425

工作介质

蒸汽、凝结水



三、主要零件材料

型号

项目

CS17/47/67H-16/25/40C

阀体

碳钢

阀盖

碳钢

阀蕊

不锈钢

阀座

不锈钢

热敏元件

热双金属片

过滤器

不锈钢




四、主要外型连接尺寸

型号

公称通径DN

螺纹通径

承插连接

法兰连接

RC

L

H

W

L

H

W

d

T

L

H

D

K

d

C

F

N-Φ

(mm)

(mm)

(mm)

CS17H-16C
CS47H-16C
CS67H-16C

15

1/2

100

92

82

100

92

82

22

12

150

92

95

65

45

14

2

4-14

20

3/4

100

92

82

100

92

82

27

12

150

92

105

75

55

14

2

4-14

25

1

100

92

82

100

92

82

34

12

160

92

115

85

65

14

2

4-14

32

11/4

165

140

115

165

140

115

42

13

200

140

135

100

78

16

2

4-18

40

11/2

165

140

115

165

140

115

48

13

200

140

145

110

85

16

3

4-18

50

2

175

140

115

175

140

115

61

14

230

140

160

125

100

16

3

4-18

CS17H-25
CS47H-25
CS67H-25

15

1/2

100

92

82

100

92

82

22

12

150

92

95

65

45

14

2

4-14

20

3/4

100

92

82

100

92

82

27

12

150

92

105

75

55

14

2

4-14

25

1

100

92

82

100

92

82

34

12

160

92

115

85

65

14

2

4-14

32

11/4

165

140

115

165

140

115

42

13

200

140

135

100

78

16

2

4-18

40

11/2

165

140

115

165

140

115

48

13

200

140

145

110

85

16

3

4-18

50

2

175

140

115

175

140

115

61

14

230

140

160

125

100

16

3

4-18

CS17H-40
CS47H-40
CS67H-40

15

1/2

100

92

82

100

92

82

22

12

150

92

95

65

45

14

2

4-14

20

3/4

100

92

82

100

92

82

27

12

150

92

105

75

55

14

2

4-14

25

1

100

92

82

100

92

82

34

12

160

92

115

85

65

14

2

4-14

32

11/4

165

140

115

165

140

115

42

13

200

140

135

100

78

16

2

4-18

40

11/2

165

140

115

165

140

115

48

13

200

140

145

110

85

16

3

4-18

50

2

175

140

115

175

140

115

61

14

230

140

160

125

100

16

3

4-18

             如有意向请联系上海巨龙阀门有限公司 www.cnrov.com
