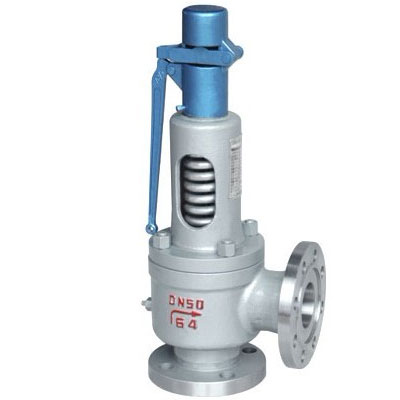

A44Y/A44H型安全阀

  • 浏览次数 1453
  • 添加日期 2012-12-20

产品说明

产品概述:
A44Y型适用于工作温度≤350℃的蒸汽、空气等介质的设备和管路上。A44H适用于工作温度≤300℃的空气、石油等介质的设备或管路上,作为超压保护装置。
连接法兰标准PN<6.4MPa按JB/T-94系列1。PN≥6.4MPa按JB/T-94系列2标准。

零部件说明:

NO. 零件名称 RA48Y-C A44Y-C 材料 RA44Y-P材料 RA44Y-R材料
1 阀体 WCB ZG1Cr18Ni9Ti CF8M
2 阀座 2Cr13 1Cr18Ni9Ti 316
3 调节圈 ZG2Cr13 ZG1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
4 反冲盘 ZG2Cr13 ZG1Cr18Ni9Ti 316
5 阀瓣 2Cr13 1Cr18Ni9Ti 316
6 导向套 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
7 阀盖 ZG230-450 ZG230-450 ZG230-450
8 弹簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料
9 阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
10 扳手 ZG200-400 ZG200-400 ZG200-400
11 调整螺杆 45 2Cr13 2Cr13
12 保护罩 ZG200-400 ZG200-400 316
  密封面材料 堆焊Co基硬质合金

 产品结构:
