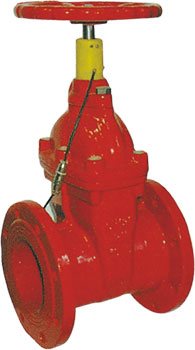

消防专用信号闸阀

  • 浏览次数 1782
  • 添加日期 2012-12-22

产品说明

一、产品概述

  信号闸阀、信号蝶阀常应用于自动喷水消防管路系统,来监控供水管路,可以远地指示阀门开度。升杆式闸阀及附开度指示闸阀也经常应用于消防系统,如果闸阀安装位置离地面较高时,一般使用升杆式闸阀,可以明显指示阀门开度,若安装位置较低。则需用附开度指示闸阀。

二、主要零部件材料

零件名称 材质
传动帽 球墨铸铁、铸钢
手轮 可锻铸铁
防尘罩 塑料
密封圈 丁腈橡胶、三元乙丙
止推轴承 锡青铜
阀盖 灰铸铁、球墨铸铁、铸钢
螺栓 碳钢、不锈钢
阀体 灰铸铁、球墨铸铁、铸钢
铜螺母 锡青铜
阀杆 不锈钢
阀瓣 球墨铸铁+三元乙丙或丁腈橡胶

三、主要技术参数

公称压力:1.0~2.5MPa

公称通经:50~400mm

工作温度:0~80℃

适用介质:水、油、气等

法兰标准:GB/T 17241.6 GB9113

试验标准:GB13927 AP1598

四、消防专用信号弹性座封闸阀主要连接外型尺寸                            单位:mm

DN 50 65 80 100 125 150 200 250 300 350 400
L 178 190 203 229 254 267 292 330 356 381 406
H 370 408 452 510 566 630 765 927 1048 1110 1320
