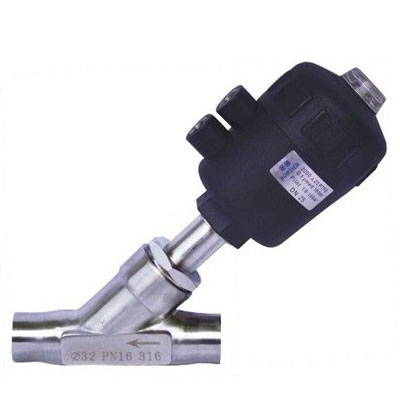

巨龙焊接式不锈钢气动角座阀特点
巨龙气动角座阀以316不锈钢为主要制造材质,广泛用于啤酒,纺织印染和漂白,制药及医疗设备,食品加工,橡胶机械,有机和无机化工,清洗消毒高温灭菌,水处理等行业,适用于介质为水,液体,中性气体,水蒸汽,轻微腐蚀性气体及液体,与电磁阀及其他阀门相比,具有投资经济,使用安全,免维护,寿命长的特点。
◇焊接式不锈钢气动角座阀选项参数
气缸材质:不锈钢/聚酰胺 阀座密封:PTFE(温度-20℃~+180℃)/F46(-20℃~+220℃)
选配附件:电磁阀/限位开关反馈信号/电气定位器/空气过滤减压阀

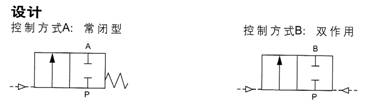

控制形式 |
直动式 |
阀体 |
不锈钢CF8M |
结构 |
角座阀 |
阀芯材料 |
不锈钢 |
接口 |
G1/2-G2 |
阀座密封 |
PTEF |
粘度 |
600mm2/s |
活塞密封 |
FKM/NBR |
介质温度 |
PTFE:-10℃~+180℃ |
安装 |
任何位置 |
环境温度 |
-10℃~+60℃ |
控制介质 |
空气 中性 气体 蒸汽 |

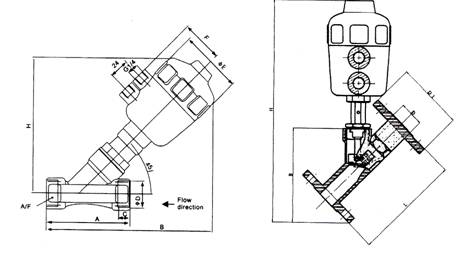

◇焊接式不锈钢气动角座阀外形图
巨龙焊接不锈钢气动角座阀数据表格
接口 |
内孔mm |
执行机械mm |
A |
B |
C |
E |
F |
H |
A/F |
G1/2 |
13 |
50 |
85 |
173 |
12 |
64 |
44 |
137 |
27 |
G3/4 |
20 |
50 |
95 |
178 |
12 |
64 |
44 |
145 |
32 |
G1 |
25 |
63 |
105 |
212 |
14 |
80 |
52 |
173 |
41 |
G11/4 |
32 |
63 |
120 |
255 |
16 |
101 |
60 |
210 |
50 |
G11/2 |
40 |
63 |
130 |
301 |
18 |
127 |
73 |
260 |
55 |
G2 |
50 |
63 |
150 |
346 |
20 |
153 |
86 |
301 |
70 |
G21/2 |
65 |
80 |
185 |
372 |
22 |
153 |
86 |
315 |
70 |
巨龙焊接式不锈钢气动角座阀参数
接口 |
内孔 |
KV值 |
最大工作 |
要求最小 |
执行机构 |
流向 |
G3/8 |
13 |
3.7 |
0-16 |
4.0 |
40 |
阀座上方 |
G1/2 |
13 |
4.2 |
0-16 |
2.7 |
50 |
阀座上方 |
G3/4 |
20 |
8.0 |
0-16 |
2.7 |
50 |
阀座上方 |
G1 |
25 |
19.0 |
0-16 |
2.0 |
63 |
阀座上方 |
G11/4 |
32 |
27.5 |
0-16 |
2.0 |
63 |
阀座上方 |
G11/2 |
40 |
42.0 |
0-16 |
2.0 |
63 |
阀座上方 |
G2 |
50 |
52.0 |
0-16 |
2.0 |
63 |
阀座上方 |
G21/2 |
65 |
77.0 |
0-14 |
1.6 |
80 |
阀座上方 |
巨龙不锈钢气动角座阀外形尺寸图
接口 |
内孔 |
L |
D |
B |
H |
最大压力 |
气源压力 |
执行器规格 |
G1/2 |
15 |
120 |
95 |
135 |
150 |
1.6MPa |
0.4-0.7bar |
50 |
G3/4 |
20 |
130 |
105 |
135 |
160 |
50 |
||
G1 |
25 |
140 |
115 |
135 |
185 |
63 |
||
G11/4 |
32 |
150 |
135 |
135 |
255 |
63 |
||
G11/2 |
40 |
180 |
145 |
170 |
340 |
80 |
||
G2 |
50 |
195 |
160 |
180 |
380 |
80 |
||
G21/2 |
65 |
230 |
180 |
190 |
450 |
100 |
||
G3 |
80 |
255 |
195 |
230 |
480 |
125 |
