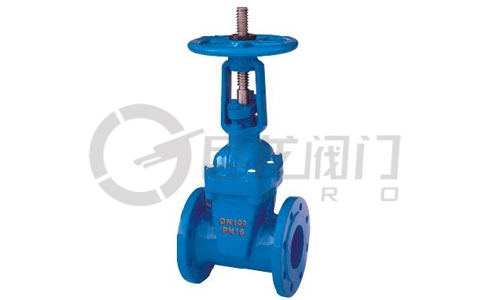

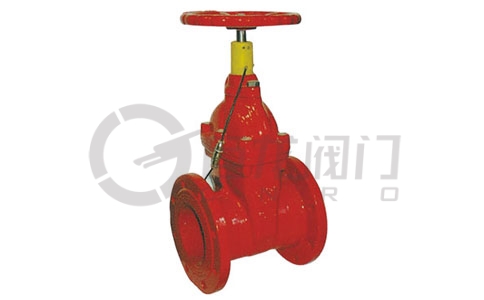

RRHX明杆弹性座封闸阀

  • 浏览次数 1715
  • 添加日期 2012-12-22

产品说明




一、产品概述

  明杆弹性座封闸阀,零用阀门整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸阀密封不良、漏水和生锈的现象,更有效的节约安装空间。

二、主要技术参数
公称压力:1.02.5MPa

工作温度:080

法兰标准:GB/T 17241.6 GB9113
公称通经:50600mm

适用介质:水、油、气等



三、性能及特点
1.
整体包胶:阀门采用整体包胶,其良好的覆着性与精确的几何尺寸,保证密封可靠,寿命长。

2.重量轻:阀门采用球铁制成,重量轻,安装方便。

3.底阀座:底部采用与水管相同的平底式阀座设计、不容易产生杂物淤积,密封可靠。

4.耐腐蚀性:内腔采用无毒环氧树脂涂装,防止腐蚀和生锈,不但可供生饮,而且可用于污水系统了。

5.“O”性圈密封:阀杆采用三道“O”形环密封,摩擦阻力小,开关轻巧,不漏水。

6可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上作为调节和截流装置使用。



四、主要零件材料



序号

名称

材料

序号

名称

材料

1

阀体

球墨铸铁

8

止推垫

锡青铜

2

闸板

球墨铸铁外覆EPDM

9

轴套

锡青铜

3

螺栓

镀锌

10

螺栓

镀锌

4

密封圈

NBR

11

轴盖

球墨铸铁

5

阀盖

球墨铸铁

12

防尘罩

NBR

6

阀杆

不锈钢

13

手轮

铸铁

7

“O”形密封圈

NBR

14

紧固螺母

镀锌



五、尺寸及重量



型号

公称口径DNmm

L

D1

D

Z-Φd

H

1.0MPa

1.6MPa

1.0MPa

1.6MPa

RVC(H)X
Z45X
Z41X

50

180

125

165

4-Φ18

268

65

190

145

185

4-Φ18

296

80

240

160

200

8-Φ18

340

100

250

180

235

8-Φ18

367

125

254

210

250

8-Φ18

424

150

280

240

290

8-Φ23

515

200

300

295

340

8-23

12-23

550

250

380

350

355

410

12-23

12-25

685

300

400

400

410

460

12-23

12-25

760

350

430

460

470

520

16-23

16-25

845

400

406

515

525

580

16-26

16-30

945

450

432

565

585

640

20-26

20-30

1020

500

457

620

650

715

20-26

20-34

1140

600

508

725

770

840

20-30

20-36

1320
