100X型遥控浮球阀

  • 浏览次数 1840
  • 添加日期 2012-12-22

产品说明

作用与用途

控制水塔或水池的液面,保养简单, 灵活耐用,液位控制准确度。水位不受水压干扰且开闭紧密不漏水。

技术参数

公称压力:1.0MPa、1.6MPa、2.5MPa
壳体实验压力:P=1.5PN
密封实验压力:P=1.1PN
适用介质:水
适用温度:0℃-80℃

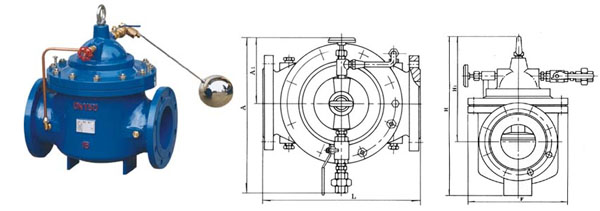

公称通径
DN(mm)

尺寸(mm)

L D D1 A1 A H1 H F
25 205 115 85 130 320 170 210 110
32 210 135 100 135 320 175 215 115
40 210 145 110 135 330 210 250 160
50 240 165 125 140 335 215 265 170
65 275 185 145 145 340 225 310 185
80 290 200 160 150 350 250 350 220
100 370 220 180 165 365 305 460 280
150 455 285 240 210 420 420 570 370
200 550 340 295 225 465 510 830 460
250 745 405 355  225 505 560 890 525
300 800 460 410 245 545 658 4030 625
350 830 520 470 275 595 696 1090 705
400 860 580 525 285 625 735 1150 778
450 860 640 585 285 625 735 1150 778
500 950 705 650 330 670 790 1300 830
600 110 840 770 365 695 850 1350 888
