500X型泄压/持压阀

  • 浏览次数 1857
  • 添加日期 2012-12-22

产品说明

一、泄压持压阀简介:

   500X泄压持压阀由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作,即可以作泄压阀用又可作持压阀用。作泄压阀用时,可维持供水路压力在设定的安全值之下;做持压阀用,可维持主阀上游水压在设定值之上,保持主阀上游供水压力。

二、泄压持压阀特点

1、作泄压阀:当泄压/持压导阀调整为泄压状态时,水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口,此时主阀处于开启状态。当进口压力超过泄压/持压导阀设定的安全值时,泄压导阀会自动开启,通过球阀C放出部分水,使管路泄压。当压力恢复到安全值时,泄压阀自动关闭。作泄压阀时,各球阀常开。

2、作持压阀:当泄压/持压导阀调整为持压状态时,只要主阀进口水压低于导阀设定值,导阀即关闭。主要控制室升压,主阀关闭。

3、当主阀上游供水压力超过导阀设定压力时,持压导阀才能打开,控制室的水经球阀排至出口,控制室降压主阀开启,开始供水,即保持了上游水压。作持压阀用时,球阀C常闭或用丝堵换下。

作用与用途:当给水管中压力超过泄压阀额定压力时,泄放阀开启,防止管线用设备因超压而损坏,可用于高层建筑消防测试循环系统之泄压用,以防止水压过高造成系统危险。
压力等级:PN10、PN16、PN25
隔膜式:DN20~450
活塞式:DN350~750

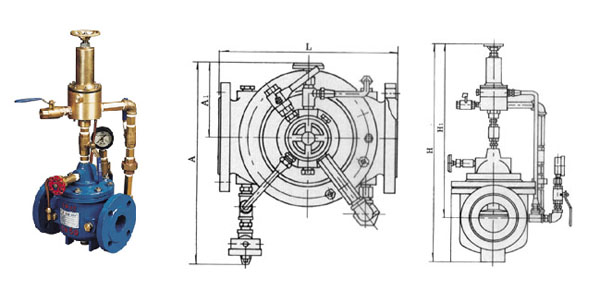

公称通DN(mm)

尺寸(mm)

L D D1 A1 A H1 H
25 205 115 85 130 330 460 555
32 210 135 100 130 330 460 555
40 210 145 110 135 345 518 590
50 240 165 125 140 346 518 590
65 275 185 145 145 355 525 610
80 290 200 160 150 360 535 630
100 370 220 180 155 400 650 750
125 400 250 210 165 420 680 810
150 455 285 240 180 450 710 850
200 550 340 295 210 480 780 999
250 745 405 355 225 530 830 1200
300 800 460 410 250 580 880 1300
350 830 520 470 280 620 950 1350
400 860 580 525 285 668 990 1430
450 860 640 585 290 700 1050 1450
500 950 705 650 330 740 1090 1588
600 1100 840 770 350 760 1111 1999
