700X型多功能水泵控制阀

  • 浏览次数 4367
  • 添加日期 2012-12-22

产品说明

700X多功能水泵控制阀

结构特点和用途

  700X多功能水泵控制阀由主阀、电磁导阀、针阀、球阀、单向阀、行程开关、微形过滤器和压力表组成水力控制接管系统。水泵需停止工作时,先由进口压使主阀关闭90%后,水泵停止运转。剩余10%由回水关闭。可防止水锤现象发生。
  本产品利用电磁导阀控制,不需要其它装置和能源。节约能源,保养简便,停泵平稳。电磁阀可采用交流电220V或直流电24V。
  本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

工作原理

  当水泵工作阀门向下游供水时,电磁导阀全开,针阀调至适当开度,上游水经针阀、单向阀进入主阀控制室,经电磁导阀流出,此时主阀控制室的压力保持主阀处于合适的开度,保持下游正常供水。
  当水泵停止工作时,电磁导阀先关闭,主阀控制室停止排水,控制室压力升高,主阀开始关闭。当关闭至90%时,主阀上部行程开关输出停泵信号,水泵停止运转。此时下游回水经单向阀进入主阀控制室,控制室压力升高,主阀被关闭。

该阀是用来安装在管路中,作业遥控开启和关闭的阀门,可取代用来启闭闸阀蝶阀的大型电动装置,体积小重量轻,维修简单,使用方便安全可靠。

技术参数:

1、公称压力:1.0MPa 1.6MPa 2.5MPa
2、壳体试验压力:P=1.5PN
3、密封试验压力:P=1.1PN
4、适用介质:水
5、适用温度:0℃-8℃
6、电磁阀的说明:电压:交流220V 直流:24V 通常:常闭;可选:常开、防爆

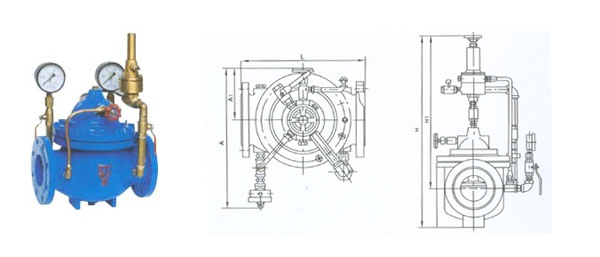

公称通径DN(mm)

尺寸(mm)

L D D1 F1 H1 H
25 205 115 85 130 250 330
32 210 135 100 135 260 340
40 210 145 110 150 280 380
50 240 165 125 155 285 395
65 275 185 145 165 300 410
80 290 200 160 175 310 430
100 370 220 180 195 340 500
125 400 250 210 220 380 540
150 455 285 240 230 410 580
200 550 340 295 260 440 660
250 745 405 355 300 460 720
300 800 460 410 340 480 755
350 830 520 470 420 515 820
400 860 580 525 440 550 880
450 860 640 585 460 580 910
500 950 705 650 490 630 950
600 1100 840 770 530 680 1060
