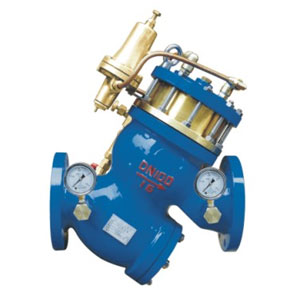

YQ98001型过滤活塞式可调减压阀

  • 浏览次数 1576
  • 添加日期 2012-12-22

产品说明

YQ98001过滤活塞式减压阀,是一种利用介质自身能量来调节与控制管路压力的智能型阀门。当阀门从进口端给水时,水流过针阀进入主阀控制室,出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时,导阀关闭。控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。当阀门出口压力降到导阀弹簧设定压力时,导阀开启,控制室向下游排水。

www.cnrov.com

一.    YQ98001过滤活塞式可调减压阀概述:
上游压力P1通过球阀和控制管进入活塞控制室上部;活塞控制室上部通过减压导阀和控制管与下游连通;活塞控制室下部与出口相通.通过调节减压导阀的调节螺杆即可设定下游压力P2,当上游压力P1及流量变化时,通过减压导阀控制敏感元件活塞的升降,从而控制主阀的开度,确保设定的下游压力P2恒定不变.
本阀广泛用于给排水.消防.石化.电厂等行业的管道中,可将高的上游压力减压至符合要求的下游压力.




二、YQ98001过滤活塞式可调减压阀特点:
1.
本阀调整操作灵活方便,调整范围大,可靠.
2.
减压效果极佳,无论上游压力及流量如何变化,设定的下游压力均恒定不变.
3.
活塞密封圈采用双Y型自密封橡胶,使用寿命长;活塞传动,平稳可靠,可任何角度安装.
4.
既可减动压,又可以减静压.
5.Y
型号宽体阀腔,流阻小.抗汽蚀性强,无噪音.
6.
自带过滤装置及防震压力表,使装尺过缩短约40%,减少占用空间,节省投资成本.
7.
内外表面均喷涂环保涂层,确保产品的防腐蚀及安全性.如使用在海水中订货时需注明.
.YQ98001过滤活塞式可调减压阀主要技术参数:

公称压力PN (MPa)

1.6

2.5

公称通径DN (mm)

40 50 60 80 100 150 200 250 300

强度试验压力(MPa)

2.40

3.75

密封试验压力(MPa)

1.76

2.75

减压范围

一般P1{进口压力MPa}/一般P2{出口压力MPa}≤ 3

适用温度

0100

环境温度

-30350

适用介质

 四、过滤活塞式减压阀主要阀门零件材质如下表:

零件名称

材质

阀体、阀盖

铸铁、铸钢、不锈钢

阀座

锡青铜、不锈钢

阀瓣

碳钢、不锈钢+丁腈橡胶

阀杆

铝青钢、铬不锈钢

活塞

铬不锈钢+丁腈橡胶

过滤网

不锈钢

弹簧

不锈钢

 五、水力控制阀系列:YQ98001型过滤活塞式可调减压阀结构原理:

YQ98001过滤活塞式可调减压阀,是一种利用介质自身能量来调节与控制管路压力的智能型阀门。当阀门从进口端给水时,水流过针阀进入主阀控制室,出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时,导阀关闭。控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。当阀门出口压力降到导阀弹簧设定压力时,导阀开启,控制室向下游排水。由于导阀系统排水量大于针阀的进水量,主阀控制室压力下降。进口压力使主阀开启。在稳定状态下,控制室进水、排水相同,主阀开度不变,出口压力稳定。出口压力不因进口压力变化而改变,亦不因主阀出口流量的变化而改变,安全可靠地将出口压力维持在设定值上。YQ98001过滤活塞式可调减压阀减压精确,性能稳定、安全可靠、安装调节方便,使用寿命长。YQ98001过滤活塞式可调减压阀可用于生活给水、消防系统及工业给水系统。
