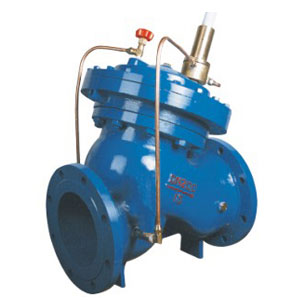

DY30AX缓开缓闭低水损止回阀

  • 浏览次数 1359
  • 添加日期 2012-12-22

产品说明

产品简介

本公司生产的(DY30AX)缓开缓闭止回阀有阀体、阀盖、阀瓣、阀杆、弹簧、导阀等零件组成。上阀盖与下阀盖之间为隔膜腔,隔膜腔内设隔膜,隔膜与中心轴连接,中心轴另一端连接阀门,阀门与阀座接触。水容器与上阀盖进水、出水控制孔连通,水容器与上阀盖出水为节流连通,水容器与上阀盖进水为单向连通。该阀快速开启,反应迅速;快速关闭,防止水锤产生。无水质要求,可用于污水、清水及原水系统。
详细介绍



一、概述

本公司生产的(DY30AX)缓开缓闭止回阀有阀体、阀盖、阀瓣、阀杆、弹簧、导阀等零件组成。上阀盖与下阀盖之间为隔膜腔,隔膜腔内设隔膜,隔膜与中心轴连接,中心轴另一端连接阀门,阀门与阀座接触。水容器与上阀盖进水、出水控制孔连通,水容器与上阀盖出水为节流连通,水容器与上阀盖进水为单向连通。该阀快速开启,反应迅速;快速关闭,防止水锤产生。无水质要求,可用于污水、清水及原水系统。

二、主要零件材料

零件名称 材质
阀体、阀盖 铸铁、铸钢、不锈钢
阀杆 铬不锈钢
阀瓣 碳钢、不锈钢+丁晴橡胶
O形圈 丁晴橡胶
弹簧 不锈钢

三、主要技术性能

多功能止回阀主阀体采用Y型双腔膜片式结构,密封副为软密封,与管道的连接形式为法兰连接,法兰连接尺寸按国家标准GB/T17241.6执行。
多功能止回阀由阀体、阀盖、隔离盘、中心轴、导向套、铜套、大(小)阀座、大(小)阀瓣、膜片、膜片压板及先导阀和控制管路等主要零部件组成,通过控制阀瓣的上下运动来实现阀门的启闭。结构示意图如图1。
3.多功能止回阀能保证阀门能与水泵联锁,可实现离心水泵的闭阀启动功能。
4.主阀体采用半流道Y型设计,水流阻力小,阀门水头损在1m水柱以下(在流速为2m/s左右。)
5. 可缓闭
6. 多功能止回阀密封效果良好,保证阀门泄漏量为零泄漏,密封试验按国家标准执行。
7.多功能止回阀在阀门发生膜片破裂和内漏时,能够不从管线上拆卸下来维修。拆开阀盖、膜片压板和部分控制管路,即可更换膜片。如在使用一段时间后阀门出现内漏或运动卡阻,只需拆开隔离盘即可更换O形密封圈和阀瓣密封圈,维修十分方便。
8. 阀门的关键部件膜片,采用美国进口的具有立体网状结构的尼龙强化橡胶。确保阀门有较长的使用寿命。公司进口膜片资料附后。
9. 铸件采用先进的铸造工艺铸造,有良好的表面涂漆,涂漆方式采用烤漆,涂漆颜色由买方确定。
