产品说明

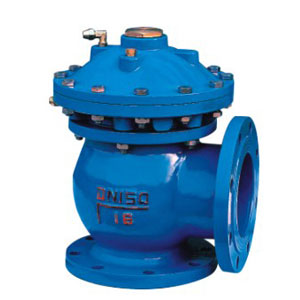

一、液动快开排泥阀概述:

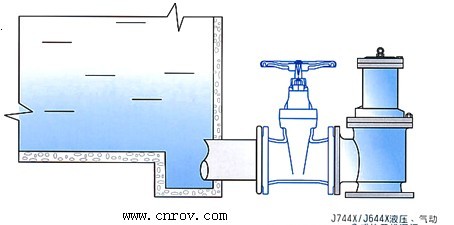

       液动快开排泥阀的主要特点是采用双室隔膜传动机构替代活塞式,无运动磨损,寿命长。液动快开排泥阀主要用途是安装在各类沉淀池的底部壁外,液动快开排泥阀用以排除池底的泥沙及污物。

      液动角式排泥阀由液压缸和角式截止阀两大部分组成,液压缸为动力带动阀板升降,使阀体通道开或闭以达到流体通断。液压缸活塞密封件L型皮碗,其密封性能 好,经久耐用。皮碗选用吸水革制作,其寿命达两年以上,经用户使用后的反馈信息有多达5年未更换者有之。开启速度快,一般在15秒钟内阀板已全开,阀板与 阀体为软密封,关闭后密封性能好,无泄漏,以便维修更换,如配以电磁换回阀指控液压缸,则能实现远控、自控等。若配手动装置,可以4-12台一排安装同时 启动关闭,驱动压力取于水厂本身,无需另加设备,可省人力物力,节约能源。

二、液动快开排泥阀主要技术参数:

型号

工程压力

PN(Mpa)

壳体试验压力

PN(Mpa)

隔膜传动介质

隔膜传动工作压

PN(Mpa)

介质温度

JM744X-10

JM644X-10

1.0 1.5 清水、气 0.15-1.0 0-80℃




三、液动快开排泥阀主要外形尺寸(法兰连接尺寸按GB4216的规定):

公称通径DN
    L
    L1
    H
    100
    160
    120
    370
    150
    190
    150
    440
    200
    225
    190
    530
    250
    260
    220
    615
    300
    280
    260
    785
    350
    315
    300
    880
    400
    340
    340
    970
