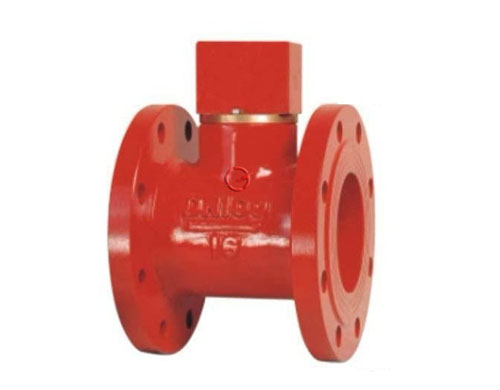

ZSJZ系列水流指示器

  • 浏览次数 4029
  • 添加日期 2012-12-19

产品说明

产品概述:
ZSJZ系列水流指示器用于湿式自动喷水灭火系统,一般安装在系统各分区的消防干管始端;可将水流动的信号转换为输出电信号,送到电控箱或消防控制中心显示喷头喷水的区域,对系统实施监控、报警作用。

www.cnrov.com

ZSJZ水流指示器详细说明
ZSJZ水流指示器,是自动喷水灭火系统的重要组成部分,用于检测和指示报警区域,借助于供水管网内的浆片探测水流信号,并将水流信号转换电信号,与控制器连接启动电报警系统和其它电气设备。适用于湿式、干式、预作用系统。因为整体装配经过100%调试合格出厂,所以安装简单方便。
本产品共分为三大类,即三通型、焊接式,马鞍式。
  三通型水流指示器装在我厂特制的三通管件中的整体。三通型又分为ZSJZ50-ZSJZ80型为ZG螺纹连接。SJZ100-ZSJZ150型连接方式为法兰盘连接。焊接式是选用不同规格的马鞍焊接座和与其配套的水流指示器。安装时只要在所需管网上开相应的孔,焊上马鞍座,去掉焊渣涂上防锈漆之类,按水流方向装上水流指示器即可。这种规格既经济又方便,是用户最理想的产品。马鞍式水流指示器,安装时只要在所需管网段开设相应的孔,按水流方向装上马鞍式水流指示器即可。
技术特点:
  灵敏度:15L37.5/min
  工作压力:0.141.2MPa
  电性指标:AC220V5ADC24V3A
  触点:常开和常闭各一对
  出厂水压试验2.4MPa5Min100%检验
  出厂灵敏度试验100%检验
安装说明:
  水流指示器只能水平安装,安装时应注意水流方向。本厂生产的水流指示器有十分明显的水流箭头,切不可装反方向。水流指示器的工作参数是预先调定的。因此,安装时应避免剧烈碰撞,以免损坏工作部件,使预先调定的工作参数发生漂移。

安装与维护:
ZSJZ-1
型安装先在预定位置按水流指示器规格不同分别钻出相应孔,孔径大小如下:规  格50-80 100 125-150
钻孔孔径34 48 60
然后将法兰底座取下焊接在管道上,去掉留在内壁铁瘤。ZSJZ-2型安装采用丁字管螺纹连接,将管道一端连接水流指示6器丁字管一端,丁字管另一端连接管道另一端。ZSJZ-3型安装采用丁字管法兰连接。
安装时必须前后保持有5倍管径之直管段,水流方向应与水流指示器上标记一致,严禁倒向。
接线:接线端子,为红线接电源24VDC,“一,,端为黑线接地线,常开端为黄线接报警系统中的信号端。公共点为蓝线,为减少引线,可将其与相短接。
水流指示器调试和定期检查,可打开分区末端试水装置,放通水流进行模拟试验,检查水流指示器是否动作,若发现故障,应分别检查水流指示器及报警装置,排除故障,使系统处于伺服状态。

技术参数:

型号

公称通径
mm

额定工作压力
MPa)

报警流量
I/min)

开关容量

触点接线方式

ZSFZ100

100

1.2

15-37.5

AC220V.5A
DC24V.3A

C-NO常闭
C-NC
常开
