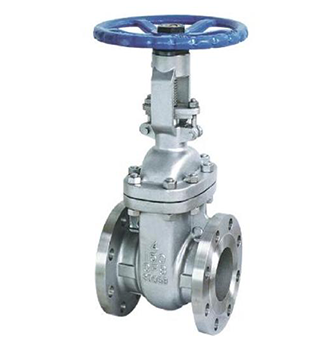

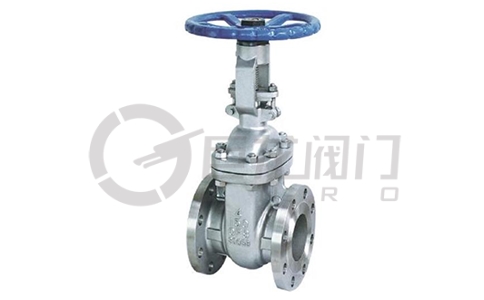

Z41W不锈钢美标闸阀

  • 浏览次数 2037
  • 添加日期 2012-12-22

产品说明

不锈钢美标闸阀Z41W-150LB;Z41W-300LB;Z41W-600LB;Z41W-900LB

www.cnrov.com

美标闸阀适用于ANSI Class150~900、PN2.0~16.0MPa、JIS10~20K,工作温度-29~425℃(碳钢)及-40~500℃(不锈钢)的名种管路上,用于截断或接通管路中的介质。通过选用不同的材质,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。有手动、伞齿轮传动及电动等。
结构与特点
①产品设计制造符合国外先进标准要求,密封可靠,性能优良。
②结构设计紧凑合理,造型美观。
③采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。
④阀体材料品种齐全,填料、垫片根据实际工况或用户要求合理选配,可适用于各种压力、温度及介质工况。
⑤采用国内外多种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
采用标准

设计与制造 Design and Manufacture

结构长度
Face to face/ End to end

法兰尺寸
FlangeDimension
对焊连接尺寸
Butt welding dimension
压力-温度Pressure Temperature Lating 试验-检验Inspection and Test
API 600 ANSI B16.10 ANSI B16.5 ANSI B16.25 ANSI B16.34 API 598
API 6D API 6D ANSI B16.5 ANSI B16.25 ANSI B16.34 API 6D

 试压规范

压力等级或公称压力 壳体试验 密封试验
高压液密封 低压气密封
150Lb,PN2.0MPa 2.94 2.16 0.6
300Lb,PN5.0MPa 7.67 5.62
600Lb,PN10.0MPa 15.3 11.23
JIS10K 2.1 1.6
JIS20K 5.1 3.8

 主要零件材料及性能规范

零件名称 材料
阀体
阀盖
闸板
ASTM A216
WCB
ASTM A351
CF8
ASTM A351
CF8M
ASTM A351
CF3
ASTM A351
CF3M
阀杆 1Cr13 OCr18Ni9 00r17Ni12Mo2 00Cr19Ni10 00Cr17Ni14Mo2
F6a 304 316 304L 316L
上密封座 1Cr(F6a) 本体
阀板 密封面 13Cr 13Cr STL 本体 本体 STL
本体 本体 STL
阀座 13Cr STL STL
填料 柔性石墨环+YS450F ≤200℃聚四氟乙烯或聚四氟乙烯编织填料
>200℃柔性石墨环+柔性石墨编织填料
垫片 柔性石墨复合垫(芯板:碳钢或不锈钢)不锈钢带/柔性石墨缠绕垫
中法兰螺栓 350CrMo
ASTM A193 B7
OCr18Ni9 ASTM A193 B8
中法兰螺母 45
ASTM A194 2H
OCr18Ni9 ASTM A194 B8
阀杆螺母 ZCuA110Fe3 ASTM A439 D-2
手轮 可锻铸铁、球墨铸铁、铁钢
适用工况 适用介质 水、蒸气、油品等 硝酸等腐蚀介质 醋酸等腐蚀介质 强氧化性介质 尿素等腐蚀性介质
适用温度(°) -29-425 -40-200(超出该温度范围、请在订货时注明)

 主要连接尺寸

型号 规格 尺寸(mm)
inch DN L D D1 D2 b z-Φd H D0
Z41W-150Lb 1/2" 15 108 89 60.5 35 12 4-Φ15 155 120
3/4" 20 117 98 70 43 12 4-Φ15 160 120
1" 25 127 108 79.5 51 12 4-Φ15 200 140
11/4" 32 140 117 89 64 13 4-Φ15 245 160
11/2" 40 165 127 98.5 73 15 4-Φ15 285 180
2" 50 178 152 120.5 92 16 4-Φ19 315 200
21/2" 65 190 178 139.5 105 18 4-Φ19 375 220
3" 80 203 190 152.5

127

19 4-Φ19 400 240
4" 100 229 229 190.5 157 24 8-Φ19 460 280
5" 125 254 254 216 186 24 8-Φ22 540 300
6" 150 267 279 241.5 216 26 8-Φ22 620 320
8" 200 292 343 298.5 270 29 8-Φ22 800 400
10" 250 330 406 362 324 31 12-Φ25 850 450
12" 300 356 483 432 381 32 12-Φ25 1000 500
14" 350 381 533 476 413 35 12-Φ29 1300 600
16" 400 406 597 540 470 37 16-Φ29 1400 600
18" 450 432 635 578 533 40 16-Φ32 1600 650
20" 500 457 698 635 584 43 20-Φ32 1850 650
24" 600 508 813 749.5 692 48 20-Φ35 2200 700

主要连接尺寸
型号 规格 尺寸(mm)
inch DN L D D1 D2 b z-Φd H D0
Z41W-300Lb 1/2" 15 140 95 66.5 35 15 4-Φ15 155 120
3/4" 20 152 117 82.5 43 16 4-Φ19 160 120
1" 25 165 124 89 51 18 4-Φ19 200 140
11/4" 32 178 133 98.5 64 19 4-Φ19 250 160
11/2" 40 190 156 114.5 73 21 4-Φ22 290 180
2" 50 216 165 127 92 22 8-Φ19 330 220
21/2" 65 241 190 149 105 25 8-Φ22 385 250
3" 80 283 210 168.5 127 29 8-Φ22 410 280
4" 100 305 254 200 157 32 8-Φ22 480 300
5" 125 381 279 235 186 35 8-Φ22 630 350
6" 150 403 318 270 216 37 12-Φ22 690 350
8" 200 419 381 330 270 41 12-Φ25 830 450
10" 250 457 445 387.5 324 48 16-Φ29 1003 500
12" 300 502 521 451 381 51 16-Φ32 1137 600
14" 350 762 584 514.5 413 54 20-Φ32 1489 750
16" 400 838 648 571.5 470 57 20-Φ35 1581 800
18" 450 914 711 628.5 533 60 24-Φ35 2017 850
20" 500 991 775 686 584 64 24-Φ35 2228 900
24" 600 1143 914 813 692 70 24-Φ41 2650 950
Z41W-600Lb 1/2" 15 165 95 66.5 35 15 4-Φ15 155 120
3/4" 20 190 118 82.5 43 16 4-Φ19 160 120
1" 25 216 124 89 51 18 4-Φ19 200 140
11/4" 32 229 133 98.5 64 21 4-Φ19 250 160
11/2" 40 241 156 114.5 73 23 4-Φ22 290 180
2" 50 292 165 127 92 26 8-Φ19 350 250
21/2" 65 330 190 149 105 29 8-Φ22 430 250
3" 80 356 210 168 127 32 8-Φ22 470 300
4" 100 432 273 216 157 38 8-Φ25 570 350
5" 125 508 330 266.5 186 45 8-Φ29 700 400
6" 150 559 356 292 216 48 12-Φ29 750 500
8" 200 660 419 349 270 56 12-Φ32 830 600
10" 250 787 508 432 324 64 16-Φ35 1210 650
12" 300 838 559 489 381 67 20-Φ35 1350 700
14" 350 889 603 527 413 70 20-Φ38 1600 750
16" 400 991 686 603 470 77 20-Φ41 1800 800
18" 450 1092 743 654 533 83 20-Φ44 2110 900
20" 500 1194 813 724 584 89 24-Φ44 2350 950
24" 600 1397 940 838 692 102 24-Φ52 2900 1000
