设计与制造:JB/T3595
结构长度:GB/T15188.1
压力温度等级:GB/T3595
试验与检验:GB13927 JB/T9092
产品用途
水封截止阀适用于公称压力PN2.5~4.0Mpa,工作温度0~425℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的管道上,切断或接通介质,适用介质为:水、油品、蒸汽和非腐蚀气体。
产品结构特点
1.产品按国家标准GB12235设计制造,结构新颖,选材合理,造形美观。连接端有法兰和焊接,可根据用户不同要求配接。
2.填料函设计成水密封结构,接入0.6~1.6Mpa的水填料,摩擦力小,密封好,能全系统与大气隔离,保证良好的气密性。
3.阀杆经调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤性。
4.结构紧凑,操作灵活,检修方便,使用寿命长。
5.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成,倒密封可靠。填料更换和维修可在不停机情况下进行,方便快捷不影响系统运行。
型号
|
DS/J61H-25
|
DS/J61H-40
|
DS/J61H-64
|
|
工作压力(MPa)
|
2.5
|
4.0
|
6.4
|
|
适用温度(℃)
|
≤425
|
|||
适用介质
|
水、蒸汽、油品、非腐蚀性气体
|
|||
材料
|
阀杆
|
1Cr13或2Cr13
|
||
阀体、阀盖、支架
|
WCB25
|
|||
闸板、阀瓣、密封面
|
Cr13型不锈钢或硬质合金
|
|||
阀座密封面
|
不锈钢
|
|||
阀杆螺母
|
铝青铜
|
|||
填料
|
柔性石墨
|

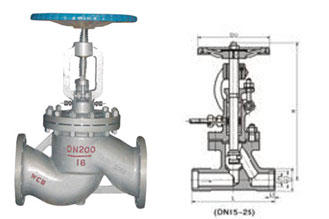

主要外形和连接尺寸 单位Unit:mm
公称通径 DN | 主要外形尺寸和连接尺寸 | WT | ||||
L | D | D1 | H | D0 | ||
DS/J61H-25 | ||||||
10 | 130 | 36 | 15 | 10 | 120 | 4.8 |
15 | 130 | 36 | 19 | 11 | 120 | 5.0 |
20 | 150 | 44 | 26 | 11 | 140 | 7.3 |
25 | 160 | 44 | 33 | 12 | 140 | 8.2 |
32 | 180 | 48 | 34 | 180 | 12 | |
40 | 200 | 55 | 40 | 200 | 15 | |
50 | 230 | 64 | 50 | 250 | 25 | |
65 | 290 | 82 | 65 | 250 | 38.5 | |
80 | 310 | 94 | 78 | 300 | 49 | |
100 | 350 | 117 | 97 | 350 | 64 | |
125 | 400 | 144 | 122 | 400 | 83 | |
150 | 480 | 170 | 148 | 400 | 94 | |
200 | 600 | 220 | 197 | 400 | 152 | |
DS/J61H-40 | ||||||
10 | 130 | 38 | 15 | 120 | 5.3 | |
15 | 130 | 38 | 19 | 120 | 5.7 | |
20 | 150 | 47 | 26 | 140 | 7.6 | |
25 | 160 | 47 | 33 | 160 | 8.8 | |
32 | 180 | 53 | 34 | 160 | 13.2 | |
40 | 200 | 57 | 40 | 200 | 16.5 | |
50 | 230 | 68 | 50 | 250 | 26 | |
65 | 290 | 85 | 65 | 280 | 41.3 | |
80 | 310 | 98 | 78 | 320 | 51.5 | |
100 | 350 | 122 | 97 | 350 | 69 | |
125 | 400 | 148 | 122 | 400 | 89 | |
150 | 480 | 176 | 148 | 400 | 98 | |
DS/J61H-64 | ||||||
10 | 130 | 38 | 15 | 140 | 6 | |
15 | 210 | 38 | 19 | 140 | 6.4 | |
20 | 230 | 47 | 26 | 160 | 8.4 | |
25 | 230 | 47 | 33 | 180 | 9.6 | |
32 | 260 | 53 | 34 | 200 | 23 | |
40 | 260 | 57 | 40 | 250 | 34 | |
50 | 300 | 70 | 50 | 280 | 46 | |
65 | 340 | 86 | 65 | 320 | 67 | |
80 | 380 | 100 | 78 | 360 | 85 | |
100 | 430 | 124 | 97 | 400 | 97 |
