一、概述

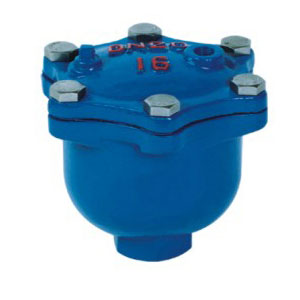

（ARVX）微量排气阀用于管路上的最高点或弯头或有闭气的地方，来排除管内的气体来疏通管道，达到正常工作。如不装此阀，管道随时出现气阻，使管道出现水容量达不到设计要求，其次；管道在运转时出现停电、停泵管道及时出现负压力会引起管道振动或破裂。排、进气阀就迅速把空气吸入管内，防止管道振动或破裂。作用原理：当水进入管路时，塞头停在定位下部，进行大量排气，当空气排完时，水进入阀门把球浮起，传动塞头到关闭，停止排气。管道在正常运转时自然会产生少量气体，这些气体会聚集到管内上部，到相当程度，阀内水位下降，浮球顺水下降气体从小孔排出，如出现停电、停泵，管道内水流空时会出现负压，浮球顺水下降，打开小孔进行大量进气确保管道安全。介质温度：0-80℃
主要零件如下：
|
零件名称
|
材质
|
|
阀体、阀盖
|
球墨铸铁
|
|
杠杆
|
不锈钢
|
|
浮球
|
不锈钢
|
|
塞头
|
合成橡NBR、VITOL
|
二、主要尺寸
|
公称能径DN（mm）
|
15
|
20
|
25
|
|
进口尺寸
|
1\\2"（15m\\m）
|
3\\4"（20m\\m）
|
1"（25m\\m）
|
|
出口尺寸
|
1\\4"
|
1\\4"
|
1\\4"
|
|
排气孔尺寸（
|
1.6
|
1.6
|
1.6
|
|
外形尺寸
A（长）×B（宽）×（高）mm
|
102×86×127
|
102×86×127
|
102×86×127
|
